HLS系列 籠式單座調節閥

HLS系列 籠式單座調節閥是一種高性能的調節閥,堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣。 調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構,其...
  • 電 話:19804091155
  • 手機:021-56700108
  • 郵件:shysig@163.com
產品介紹

產品簡介

       HLS系列 籠式單座調節閥是一種高性能的調節閥,堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。結構緊湊,有呈S流線型的通道,使其壓降損失小,流量大,可調范圍廣。調節閥的泄露量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構,其結松緊湊,輸出力大。

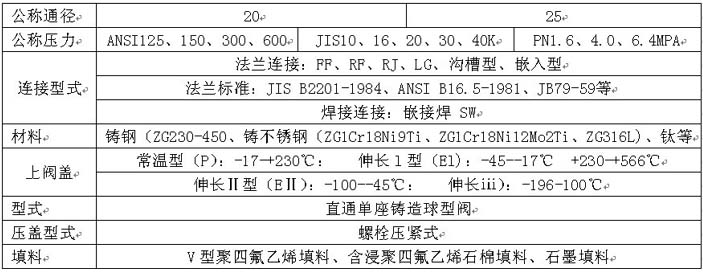

技術參數和性能指標

閥體



閥內組件

閥芯型式

單座柱塞型閥芯

流量特性

 等百分比特性(%CC)和線性特性(LCC),參考圖1

套筒型式

分離式套筒

材料

不銹鋼(1Ce18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)

不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等



執行機構

供氣壓力

140-400KPA

彈簧范圍

20-100、80-240KPA

膜片材質

乙丙橡膠尼龍布、丁腈橡膠夾尼龍布

型式

LHA多彈簧薄膜執行機構

氣源接口

Rcl/4"

環境溫度

‐30- +70℃



閥作用型式

       用正作用或反作用執行機構實現閥的氣-關式或氣-開式


附件

      定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



性能

泄流量

金屬閥座:小于閥額定容量的0.01%,符合ANSl B16.104-1976lV級

回差

帶定位器:小于全行程的1%

不帶定位器:小于全行程的3%(LHAl型小于全行程的5%)

基本誤差

帶定位器:小于全行程的±1%

不帶定位器:小于全行程的±5%(帶VPE為±3%,LHAl配HEF位±2%)



法蘭距

公稱通徑

A

ANSl 125FF
ANSl 150RF
JlS 10K FFRF
PN1.6

JlS  16K  RF

ANSl 300RF
JlS 20RF
JlS 30K RF
PN4.0

ANSl 600RF
JlS 40K RF
PN6.4

ANSl 150
RJ

ANSl 300
RJ

ANSl 600
RJ

JlS 20K
溝槽型
嵌入型

JlS 30K
溝槽型
嵌入型

ANSl 300
LG

ANSl 600
SW、BW

20

184

190

194

206

206

206

198

208

203

206

25

184

193

197

210

197

210

210

198

212

206

210



外形尺寸

執行機構

H

¢B

C

E

常溫型P

伸長l型El

伸長Ⅱ型EⅡ

伸長III型EIII

HA1D、R

375

525

685

900

218

230

40

HA2D、R

450

600

760

957

267

281

40



焊接連接

公稱通徑

執行機構

常溫型 (P)

伸長l型El

伸長Ⅱ型EⅡ

伸長III型EIII

20、25

HA1D、R

14

16

19

24

HA2D、R

21

23

26

31
