鎧裝熱電阻
鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它抗污染性能好和機械強度高，適合安裝在環境惡劣的場合。...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：shysig@163.com
產品介紹
產品簡介
鎧裝熱電阻是一種溫度傳感器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它抗污染性能好和機械強度高，適合安裝在環境惡劣的場合。
鎧裝熱電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它電輸出特性好，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供jing確的溫度變化輸入信號。
主要技術參數
測量范圍：-200~500℃
分度號：Pt100
精度等級：A級±(0.15℃+0.002｜t｜)，B級±(0.30℃+0.005｜t｜)
接線盒形式：防濺式、防水式、防爆式
保護管直徑：根據用戶需求
保護管材質：根據用戶需求
置入深度：根據用戶需求
安裝方式：無固定裝置、螺紋、法蘭
熱電阻接線：三線制接線或四線制接線，雙支為六線制接線。
熱響應時間：T0.5≤3S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%所需要的時間稱為熱響應時間，用T0.5表示)。
熱電阻公稱壓力：常壓(一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂)。
熱電阻允許通過電流：通過鎧裝鉑熱電阻的測量電流zui大不超過5mA。
熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
執行標準：JB/T8622-1997標準
工作原理
鎧裝鉑熱電阻是利用鉑電阻絲的電阻值隨溫度變化而變化的特性來測量溫度的，通常需要把電阻信號通過引線連接到顯示儀表，顯示儀表會指示出鉑電阻產生的電阻值所對應的溫度值

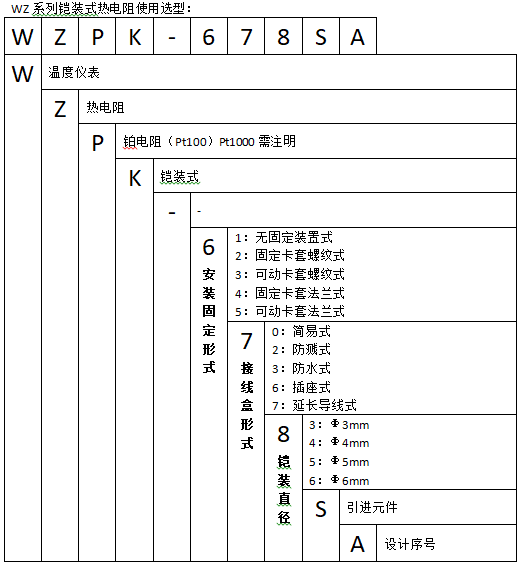

選型表
型號舉例：
WZPK-123S表示分度號為Pt100無固定裝置防濺式接線盒，保護管為Φ3mm鎧裝鉑熱電阻
WZPK-124S表示分度號為Pt100無固定裝置防濺式接線盒，保護管為Φ4mm鎧裝鉑熱電阻，可為雙支
結構圖片
特殊規格可定制

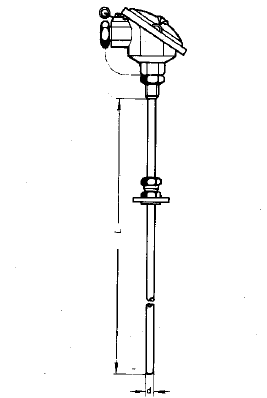

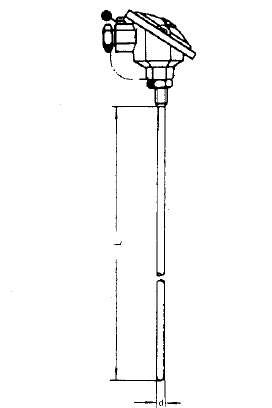

法蘭連接 螺紋連接 無固定裝置
